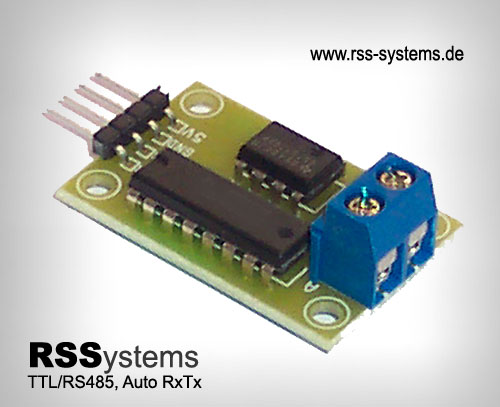

RS485/TTL-5V Auto FM
TTL/RS485-5V Auto
Serielle Schnittstelle, TTL/CMOS zu RS485, 5V mit automatische RxTx Umschaltung. Pegelumsetzer von TTL Signal nach Differenziellem RS485 Signal. Bus Terminierung 120 Ohm. 4x Fixierbohrungen 4mm auf der Platine. Geeignet für Datenkommunikation in RS485/RS422 Netz bis 1200m.
Einsatzbereich:
- Entwicklung von MCU gesteuerten Geräten, mit RS485
- Kommunikation PC/Mikrocontroller/Net
Beschreibung:
Chip : SN75176(optional LTC485 LP)
Voltage : 5V DC
Pull up/down : 2 Resistors
Pin out : A, B
Connector Pin out: 5V,GND,Tx,Rx
Terminal resistor: 120R(optional)
Platine : 37x22x13mm
Mindestabnahme: 3 Stck.
LIEFERUMFANG:
- 1 Fertigmodul(FM)
- 1 Aufbauplan mit Pin out
